Złóż swój własny komputer All-in-One PC z płytami głównymi GIGABYTE Thin Mini-ITX |
| |
| PDF Download |
All-in-One PC stają sięcoraz bardziej popularnym wyborem dla wielu konsumentów, oferując zintegrowany w monitorze komputer PC, które pozwala również zaoszczędzić przestrzeń. Do niedawna jednak nie było standardu, zgodnie z którym producenci mogli projektować i budować All-in-One. Standart Intel ® Thin Mini-ITX wprowadza szereg wytycznych, które zapewniają majsterkowiczom możliwość budowania własnych All-in-One PC.
Standard Thin Mini-ITX wyznacza kilka kluczowych wytycznych pozwalających na bezproblemową integrację płyty z obudową All-In-One. Wytyczne te dotyczą przede wszystkim rozmieszczenia poszczególnych komponentów na płycie, sposób dostarczania energii oraz wysokość komponentów. Obecnie w ofercie GIGABYTE znajdują się dwa modele płyt głównych, któe odpowiadają standardowi Intela. Są to GA-H77TN oraz GA-B75TN. Obie płyty wpierają obsługę procesorów Intel trzeciej generacji, ze zintegrowaną grafiką. |
| |
Kluczowe komponenty |

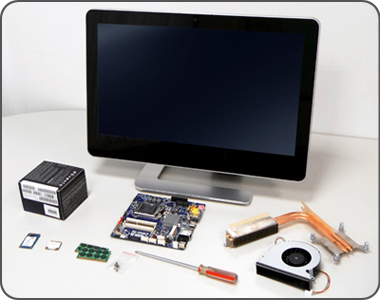

Oto lista komponentów, które zostały wykorzystane do budowy naszego komputera All-In-One: |
-
1 płyta główna GIGABYTE H77TN
-
1 Intel®Core™ i3 3225
-
1 Sandisk mSATA SSD
-
2 x 2GB pamięć Transcend SODIMM DDR3
-
1 karta sieciowa Atheros AR5B22 Mini PCI-E (802.11a/b/g/n i Bluetooth 4.0)
-
1 obudowa Thin Mini-ITX ze zintegrowanym, dotykowym wyświetlaczem LED
Uwaga: radiator sekcji CPU oraz wentylator są integralną częścią obudowy i są specyficzne dla danego typu obudowy. Niektórzy producenci mogą wprowadzić ograniczenia dotyczące wyboru procesora, ze względu na ograniczone możliwości chłodzenia. |
|
| |
|
|
| |
Instalacja |
Krok 1 – Instalacja procesora i pamięci

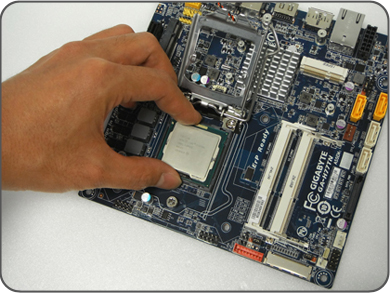

CPU należy zainstalować w gnieździe procesora zgodnie ze standardową instrukcją instalacji dla LGA 1155. Należy zwrócić szczególną uwagę, aby nie pogiąć pinów w sockecie.

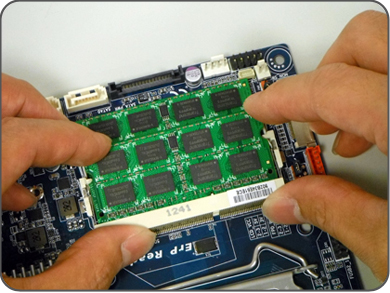

Pamięci instaluje się w mniejszych modułach SODIMM DDR3. Wystarczy włożyć je w sloty i delikatnie docisnąć. Pamięci będą przytrzymywane przez zaczepy z dwóch stron.
|
| |
|
|
|
| |
Krok 2 – Przygotowanie obudowy AIO

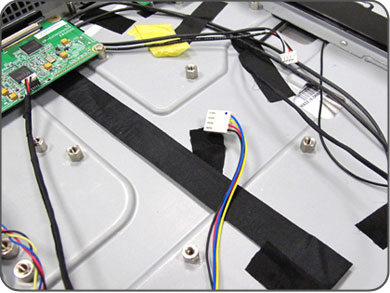

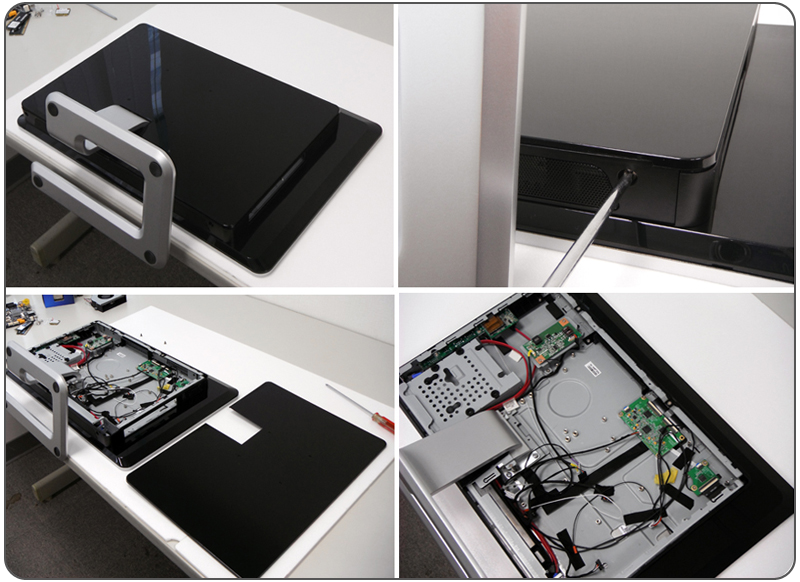

Zaleca się, aby obudowę położyć płasko na biurku lub innym miejscu roboczym, na styropianie lub piance aby ochronić ekran podczas instalacji. Następnie należy zdjąć tylny panel, odkręcając śruby, co pozwala uzyskać dostęp do wnętrza obudowy. Można zobaczyć, że przestrzeń we wnętrzu jest ograniczona. Zaleca się, żeby płytę utrzymać w czystości, a procesor i pamięć zainstalować na płycie przed umieszczeniem jej w obudowie.
|
|
|
| |
|
Krok 3 – Instalacja płyty głównej GIGABYTE Thin Mini-ITX

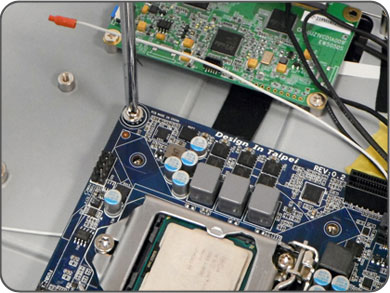

Nadszedł czas by zainstalować płytę główną GIGABYTE we wnętrzy All-In-One. Zgodnie z zaleceniami, płytę należy przymocować do obudowy za pomocą czterech śrub, na każdym z rogów płyty.
|
|
|
|
| |
Krok 4 – Podłączanie wyświetlacza LVDS

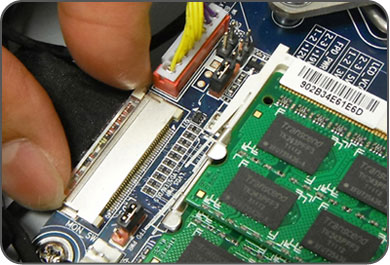

Gdy płyta główna jest już bezpiecznie przytwierdzona do obudowy, możemy się zająć podłączeniem wyświetlacza. Złącze LVDS, standardowe dla płyt Thin Mini-ITX powinno znajdować się wewnątrz obudowy. Tak jak jest to pokazane na poniższym zdjęciu, złącze LVDS należy podłączyć do portu znajdującego się z boku płyty głownej. Upewnij się, że złącze jest właściwie podłączone.

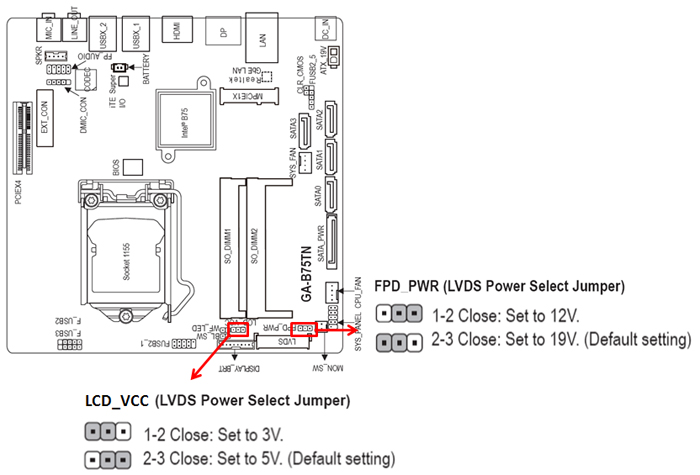

Uwaga: Wymogi dotyczące napięcia dla wyświetlacza oraz podświetlenia mogą się różnić w zależności od modelu obudowy komputera All-In-One. Napięcia mogą być regulowane za pomocą złącz pinowych na płycie głównej, oznaczonych LCD_VCC (power panel) i FPD_PWR (moduł mocy podświetlenia). Nieprawidłowe ustawienia napięcia może spowodować wadliwe działanie wyświetlacza.
|
|
|
 |
| |
Krok 5 – Instalacja radiatora oraz wentylatora

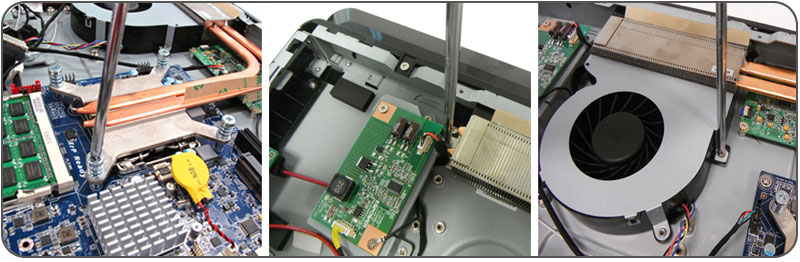

Teraz nadeszła kolej na instalację radiatora sekcji CPU oraz wentylatora. Wygląd wymienionych części może być różny i zależy od modelu obudowy, jednak instalacja przebiega podobnie. W poniższym przykładzie, radiator jest prawidłowo podłączony do płyty nad gniazdem procesora, co zapewnia kontakt pomiędzy CPU a radiatorem, który jest następnie podłączony do wentylatora za pomocą miedziane rurek cieplnych. Wentylator znajduje się na krawędzi obudowy pozwalając by gorące powietrze zostało odprowadzone poza obudowę komputera.
|
|
| |
Krok 6 – Instalacja dysku mSATA SSD

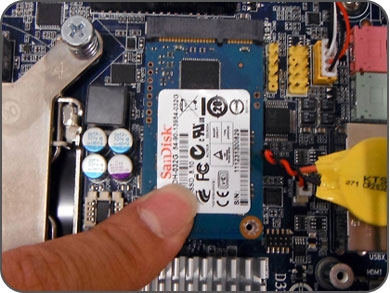

Płyty główne GIGABYTE Thin Mini-ITX obsługują gniazdo mSATA dla łatwej integracji modułu SSD mSATA. Interfejs mSATA SSD zapewnia szybki transfer danych jednocześnie pozwalając na znaczną oszczędność miejsca. Dysk mSATA SSD należy wpiąć w odpowiedni slot a następnie przykręcić za pomocą dwóch niewielkich śrubek. Niektóre obudowy AIO również pozwalają na instalację 2.5” lub 3.5” calowych dysków twardych, dla zwiększenia przestrzeni dyskowej. |
|
|
| |
Krok 7 – Instalacja modułu WiFi/Bluetooth

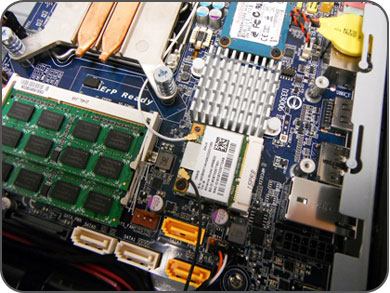

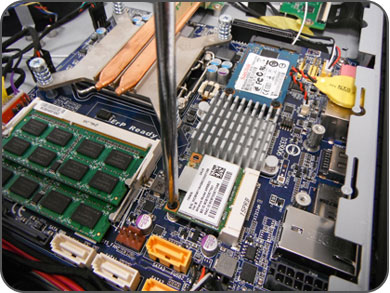

Ostatni krok polega na zainstalowaniu modułu WiFi/Bluetooth. Płyta główna GIGABYTE Thin Mini-ITX została wyposażona w gniazdo Mini-PCIe, W podobny sposób do gniazda mSATA, Moduł WiFi/Bluetooth należy umieścić w gnieździe, lekko je dociskając a następnie zabezpieczyć za pomocą dwóch niewielkich śrubek.
|
|
| |
Po kompletnym ukończeniu instalacji wszystkich niezbędnych komponentów, można tylny panel zamocować z powrotem na swoim miejscu. Teraz możesz nareszcie zainstalować system operacyjny - rekomendujemy system Windows 8, wspierający obsługę monitorów dotykowych - i cieszyć się pełną funkcjonalnością Twojego własnego komputera All-In-One!
|
|
|
|
|
