Przewodnik techniczny: jak wykorzystać technologię 4K Collage Display

Na tej stronie znajdziecie krótki przewodnik o tym jak korzystać z zalet technologii Intel Collage z wykorzystaniem płyt głównych GIGABYTE z serii 7 wyposażonych w dwa porty Thunderbolt®, zintegrowaną grafikę Intel® HD4000 oraz 4 standardowe monitory HD.
.

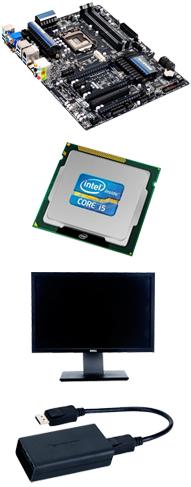

Czego będziesz potrzebował?

1. Płyta główna - Każdy model płyty głównej GIGABYTE z serii 7, który posiada na pokładzie dwa porty Thunderbolt®.

2. Procesor - Procesor Intel® Core™ i5 lub Core™ i7 trzeciej generacji, ze zintegrowaną grafiką Intel®HD4000.*

3. Monitor HD - Cztery standardowe monitory wspierające rozdzielczość 1920 x 1200 wyposażone w złącze DisplayPort. Dla trybu pionowego będziesz również potrzebował specjalnego stelażu bądź uchwytów mocujących.

4. sterownik Intel Collage - Najnowsze sterowniki Intel Collage są do pobrania ze strony internetowej GIGABYTE

5. Przejściówka (rozgałęźnik) DisplayPort - Będziesz również potrzebował dwóch przejściówek z Thunderbolt (Mini Display Port) na dwa wyjścia DisplayPort oraz kabli DisplayPort, które pozwolą na połączenie płyty głównej GIGABYTE z 4 monitorami.

*Uwaga: listę kompatybilnych komponentów można znaleźć tutaj.







Instalacja

1. Podłączanie komputera

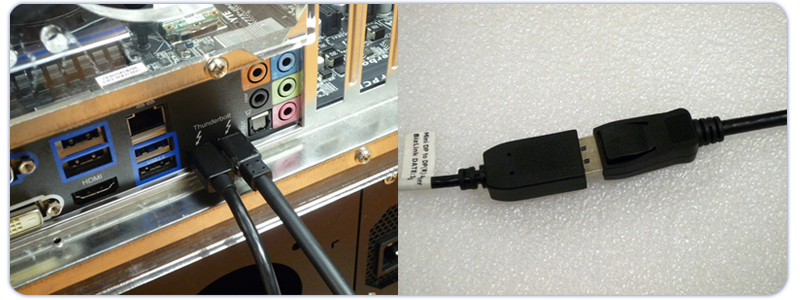

Najpierw podłącz dwa kable display port do dwóch wyjść mini-Display Port (Thunderbolt) znajdujących się na tylnym panelu płyty głównej. Każdy z tych kabli należy następnie podłączyć do przejściówki/rozgałęźnika.

Uwaga: W zależności od rodzaju użytej przejściówki będziesz również potrzebował kabli DisplayPort/Mini Display Port.

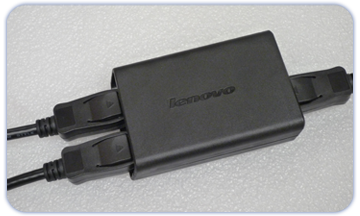

2. Podłączanie przejściówek
Każdy z dwóch kabli miniDisplayPort/Display Port podłączonych do komputera należy następnie połączyć w odpowiednim miejscu do 2 przejściówek.



3. Podłączanie czterech monitorów

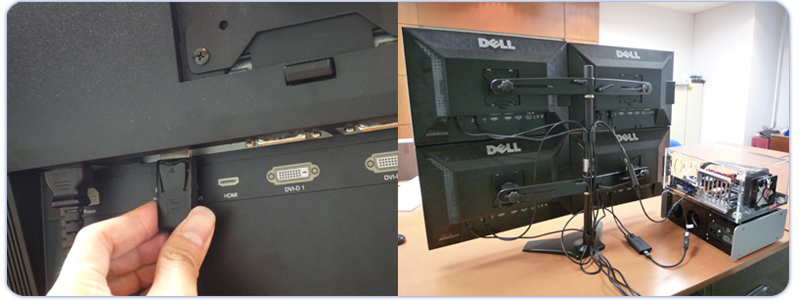

Podłącz 4 kable Display Port do przejściówek. Następnie każdy z nich podłącz do osobnego monitora. Poniżej na zdjęciu widoczne jest ustawienie monitorów w trybie pionowym z wykorzystaniem stelaża.


4. Instalacja sterownika Intel® Collage
To jest specjalny sterownik opracowany przez firmę Intel i GIGABYTE, który pozwala utworzyć rozdzielczości 4K (3840 x 2400 pikseli) dzięki połączeniu czterech standardowych wyświetlaczy HD. Możesz pobrać odpowiedni sterownik Intel ® dla płyty głównej na poniższych stronach internetowych dla poszczególnych produktów:
1.GIGABYTE Z77X-UP5 TH – Download Page
2.GIGABYTE Z77X-UP4 TH – Download Page
3.GIGABYTE Z77MX-D3H TH - Download Page
Instalację sterowników należy przeprowadzić zgodnie ze wskazówkami pojawiającymi się na monitorze. Po ukończeniu instalacji zostaniesz poproszony o zrestartowanie komptera.


5. Konfiguracja sterownika Intel Collage

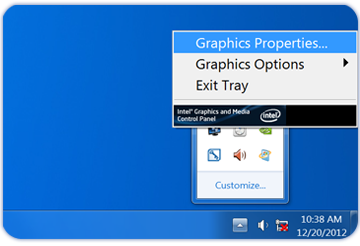

Po zainstalowaniu sterownika, w prawym dolnym rogu dolnego paska narzędzi pojawi się ikona panelu kontrolnego "Intel Graphics and Media Control Panel". Należy na niego kliknąć prawym przyciskiem myszy by przejść do opcji "Graphics Properties". Znajdują się tam wszystkie niezbędne narzędzia konfiguracyjne sterownika.

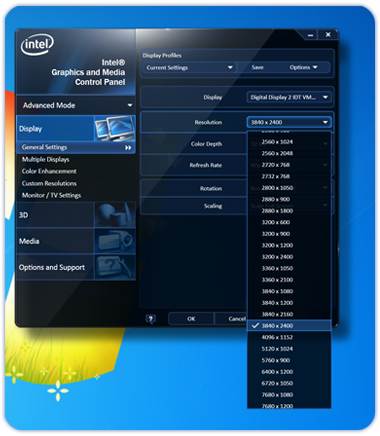

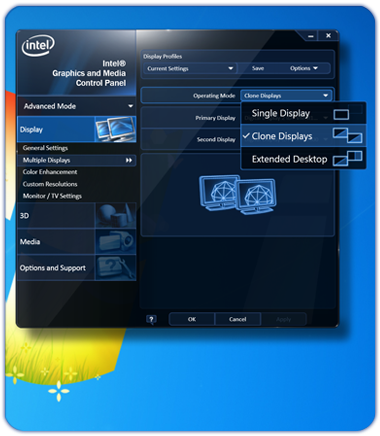

W ułożeniu pionowym , najpierw należy wybrać tryb "Clone Displays" z zakładki  'Operating Mode' a nastęnie zaznaczyć rozdzielczość 3840 x 2400 w zależności od typu posiadanych monitorów.



Dla "Horizontal Mode" musisz wybrać "Clone Mode" z "Operating Mode" menu rozwijanego, a następnie rozdzielczość ekranu 7680 x 1200, w zależności od rozdzielczości natywnej posiadanych wyświetlaczy.
