Przycisk OC Ignition (zgłoszenie patentowe) |
|
Podczas podkręcania zdarzają się sytuacje, gdzie należałoby zrestartować system jednak bez odłączania zasilania niektórym komponentom na płycie, takim jak dyskom twardym czy wentylatorom. I właśnie do tego służy przycisk OC Ignition. |
|
|
|
| |
Hitting the OC Ignition button gives continuous, uninterrupted power to all the motherboard's connected drives and system fans, but not to the CPU. This is useful in 'cold bug' situations when you need to heat the CPU to a bootable temperature, but you'd prefer the fans to keep spinning, reducing moisture build-up.
Overclockerzy korzystający z dysków i-ram również mogą chcieć zachować ciągłość zasilania portu SATA, by uniknąć ryzyka straty indywidualnych ustawień. Należy wspomnieć również o tym, że częste odłączanie sazilania portów SATA, w dłuższym okresie czasu może okazać się szkoddliwe dla działania podłączonych dysków. |
OC Ignition jest również przydatny do przetestowania ustawień systemu chłodzenia cieczą. Umożliwia także sprawdzenie działania funkcji zmodowanej obudowy bez konieczności uruchamiania systemu.
Przycisk OC Ignition: podsumowanie
• Dostarcza zasilanie do wentylatorów oraz dysków twardych, bez konieczności uruchamiania systemu
• Ciągle pracujące wentylatory są kluczowe do redukcji wilgoci tworzącej się podczas podkręcania z użyciem ciekłego azotu
• Zapewnia ciągłe zasilanie dysków twardych, wydłużając ich okres użytkowania
• Dostarcza zasilanie systemów chłodzenia cieczą, jeszcze przed uruchomieniem systemu - pomaga w bezpiecznym zlokalizowaniu ewentualnych wycieków
• Pozwala na przetestowanie funkcji zmodowanej obudowy, bez konieczności włączania komputera |
|
|
| |
| |

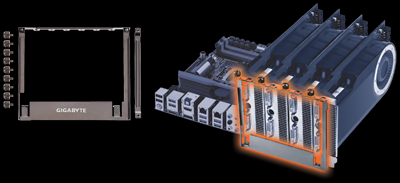

OC Brace |
OC Brace pozwala na bezpieczną instalację 4 kart graficznych na platformie bez obudowy. Chroni sloty PCIe przed uszkodzeniem mechanicznym, zapewnia stabilne mocowanie kart grafiki.
OC Brace to prosty i elegancki sposób na utrzymanie kart graficznych w ryzach. Jest to stalowa ramka, której zamontowanie zapewni stabilność konfiguracji multi-GPU. |
|
|
| |
| |
OC Touch |
GIGABYTE OC Touch to zestaw przycisków umiejscowionych na płycie głównej, które ułatwiają podkręcanie. Na panelu znalazły się takie przyciski jak: |
| |
OC Tag
Ładuje profil użytkownika po wyczyszczeniu pamięci CMOS |
|
OC Turbo
Przycisk do automatycznego overclockingu; system sam znajdzie optymalne ustawienia procesora i pamięci gwarantujące stabilną pracę płyty głównej |
|
Przyciski OC Touch
Przyciski umożliwiają ręczne dostosowanie napięcia CPU oraz zmianę ustawień BCLK |
|
OC PCIe Switch
Pozwala na włączenie/wyłaczenie poszczególnych linii PCIe |
|
| |
| |
| |
Clear CMOS
umożliwia czyszczenie pamięci CMOS |
|
OC Trigger Switch
Przycisk zwiększa/zmniejsza częstotliwość |
|
BIOS Switch
Użytkownik może zdecydować z którego BIOSu chce korzystać, funkcja pozwala na porównanie pracy dwóch wersji BIOSu np pod względem wydajności |
|
| |
|
DualBIOS™ Switch
włącza/wyłącza GIGABYTE DualBIOS™. |
|
|
Settings Lock
System automatycznie zapamięta I przywróci ostatnie, dobre ustawienia gwarantujące rozruch płyty głównej, po czyszczeniu pamięci CMOS |
|
| |
|
Direct to BIOS (DTB)
Pozwala wejść do BIOSu bezpośrednio po zrestartowaniu systemu, bez konieczności wciskania przycisku Del |
|
|
|
Reset Button
Restartuje system |
| |
Memory Safe
Obniża timingi pamięci DDR3 eliminując problem niekompatybilności pamięci |
| |
|
|
|
|
|
|
| |
| |

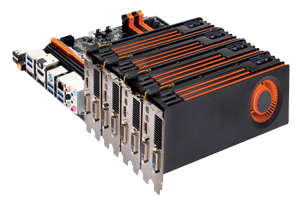

Wsparcie dla konfiguracji Multi-GPU |
|
|
GIGABYTE Z87X-OC
Wsparcie dla wielu kart graficznych - Z87X-OC:
Zaawansowany projekt płyty głównej zapewnia optymalizację obsługi wielu kart graficznych. Pierwsze trzy sloty PCIe wykorzystują bezpośrednio pasmo procesora natomiast czwarte złącze korzysta z linii sygnałowych chipsetu Intel® Z87 PCH. Rozwiązanie to gwarantuje optymalną szybkość transmisji danych w przypadku zastosowania kilku kart graficznych.
|
| |
 |
wsparcie dla 4 kart graficznych |
|
PCIe 3.0 lanes
direct from CPU |
| |
PCIe 3.0 lanes
direct from CPU |
|
 |
Optymalna konfiguracja
Multi-GPU :
1 GPU: x16
2 GPU: x8, x8
3 GPU: x8, x4, x4
4 GPU: x8, x4, x4, x4 |
|
|
| |
| |
| |
GIGABYTE Z87X-OC Force
Wsparcie dla 4 kart graficznych:
Zaimplementowanie 4 kart graficznych jest możliwe dzięki specjalnemu chipowi PCLX, który podwaja dostępną ilość linii PCI Express, pozwalając cieszyć się konfiguracji 4-way AMD CrossFire™ oraz NVIDIA SLI.
Natywne wsparcie dla PCIe 3.0 x16:
Pojedyncze, czarne sloty PCIe x16 są bezpośrednio podłączone pod CPU, pozwalając ominąć chip PLX. Dzięki temu użytkownik otrzymuje najszybsze, bezpośrednie połączenie karty graficznej z procesorem, dla konfiguracji z jedną grafiką. |
|
| |
linie PCIe 3.0 podłączone
do mostka PLX |
|
 |
*linie PCIe 3.0
podłączone bezpośrednio do CPU
-najszybsza konfiguracja dla jednej karty graficznej |
Optymalna konfiguracja
Multi-GPU :
1 GPU: x16*
2 GPU: x16, x16
3 GPU: 16, x8, x8
4 GPU: x8, x8, x8, x8 |
|
|
|
| |
| |
OC PCIe Switch |
Pozwala ona na manualne wyłączenie/włączenie każdej z linii PCIe. Umożliwia to odłączenie karty graficznej bez konieczności jej fizycznego wyjmowania ze slotu. Funkcja szczególnie przydatna jest podczas podkręcania wykorzystaniem ciekłego azotu oraz systemu chłodzenia cieczą. |
|
|
| |
| |

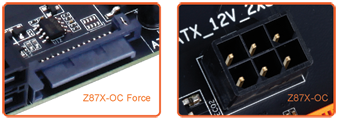

Przycisk OC PEG |
OC Peg dostarcza dodatkowe zasilanie slotom PCIe, podnosząc stabilność systemu dla konfiguracji Multi-GPU, wymagających sporej dawki energii. |
|
|
| |
| |
OC Connect ((Z87X-OC only) |
OC Connect to nic innego jak dwa porty USB, które zostały wyprowadzone na front panel, by ułatwić overclockerom np. flashowanie BIOSu oraz użytkowanie portów USB w każdej sytuacji, gdy sięganie na tylny panel może być niewygodne. |
|
|
| |
| |
| |
Wszystkie informacje zawarte na stronie internetowej mogą ulec zmianie bez wcześniejszego uprzedzenia i nie stanowią wiążącej oferty handlowej. Specyfikacja może różnić się w zależności od modelu oraz regionu sprzedaży.
Zdjęcia są jedynie poglądowe. |
|
