GA-P55-UD4 (rev. 1.0)

Intel®  P55 Chipset
  • 8 kanałowy dźwięk High Definition Audio
  • Kompatybilność z systemem Windows 7
  • Opatentowana technologia GIGABYTE DualBIOS™ zapewnia najwyższą ochronę przed uszkodzeniami biosu.
  • Wsparcie dla ATI CrossFireX i NVIDIA SLI
  • Wsparcie dla procesorów Intel® Core™ i7/ Core™ i5 z socketem LGA 1156
  • Technologia 3X USB Power zapewnia lepszą kompatybilność z urządzeniami USB
  • Gigabitowa karta sieciowa
  • Technologia AutoGreen umożliwiająca zaawansowane oszczędzanie energii
  • Technologia Ultra Durable™ 3 (podwójna ilość miedzi wewnątrz PCB)

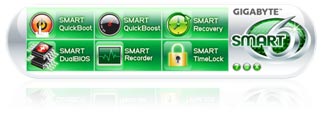

  • Innowacyjna technologia Smart 6 - inteligentne zarządzanie PC
  • Technologia Dynamic Energy Saver™ 2 zapewnia wysoką wydajność energetyczną
  • Technologia XHD, przyspiesza wydajność dysków twardych
  • On/Off Charge - szybkie ładowanie urządzeń firmy Apple
Procesor
  1. Support for an Intel® Core™ i7 series processor/Intel® Core™ i5 series processor /Intel® Core™ i3 series processor in the LGA1156 package (Go to GIGABYTE's website for the latest CPU support list.)
  2. Wielkość pamięci cache L3 różni się w zależności od procesora
Chipset
  1. Intel® P55 Express Chipset
Pamięć
  1. 4 złącza 1.5V DIMM obsługujące do 16 GB pamięci DDR3
  2. Dwukanałowa obsługa pamięci
  3. DDR3 2200/1600/1333/1066/800 MHz
  4. Obsługa pamięci non-ECC
  5. Obsługa pamięci Extreme Memory Profile (XMP)
Układ audio
  1. układ Realtek ALC888
  2. Obsługa High Definition Audio
  3. Obsługa wejścia/wyjścia S/PDIF
  4. Wejście CD
  5. Ilość kanałów audio 2/4/5.1/7.1
LAN
  1. 1 x RTL8111D chip (10/100/1000 Mbit)
Złącza rozszerzeń
  1. 1 złącze PCI Express x16, x16 (PCIEX16)
  2. 1 x PCI Express x16 slot, running at x8 (PCIEX8)
    (The PCIEX16 and PCIEX8 slots conforms to PCI Express 2.0 standard.)
  3. 3 x PCI Express x1
  4. 2 x złącza PCI
Technologia Multi-graphics
  1. Wsparcie dla technologii ATI CrossFireX™/NVIDIA SLI
Złącza SATA Intel® P55 Express Chipset:
  1. 6 złącz SATA 3Gb/s (SATA2_0~SATA2_5), umożliwiających podłączenie do 6 urządzeń SATA 3Gb/s
  2. Obsługa SATA RAID 0, RAID 1, RAID 5 i RAID 10
GIGABYTE SATA2 chip:
  1. 1 x IDE connector supporting ATA-133/100/66/33 and up to 2 IDE devices
  2. Support for SATA RAID 0, RAID 1 and JBOD
  3. 2 x SATA 3Gb/s connectors (GSATA2_0, GSATA2_1) supporting up to 2 SATA 3Gb/s devices
JMicron JMB362 chip:
  1. Support for SATA RAID 0, RAID 1 and JBOD
JMB362 SATA2 chip:
  1. 2 x eSATA 3Gb/s connectors on the back panel supporting up to 2 SATA 3Gb/s devices
iTE IT8720 chip:
  1. 1 x floppy disk drive connector supporting up to 1 floppy disk drive
USB Chipset:
  1. Integrated in the Chipset
Chipset:
  1. Up to 14 USB 2.0/1.1 ports (10 on the back panel, 4 via the USB brackets connected to the internal USB headers)
IEEE 1394 Układ T.I. TSB43AB23:
  1. T.I. TSB43AB23
Układ T.I. TSB43AB23:
  1. Do 3 portów IEEE 1394a (2 na panelu tylnym, 1 poprzez wyprowadzenie IEEE 1394a podłączone do złącza IEEE wewnętrznego 1394a)
Wewnętrzne złącza wejścia/wyjścia
  1. 1 Złącze pinowe LPT
  2. 2 x złącza wentylatora systemowego
  3. 1 złącze pinowe front audio
  4. 8 x SATA 3Gb/s
  5. 1 x złącze IEEE 1394a
  6. 1 x zworka kasująca CMOS
  7. 1 złącze wentylatora PCH
  8. 2 złącza USB 2.0/1.1
  9. 1 x COM
  10. 1 x CD in
  11. 1 złącze zasilania 24-pin ATX
  12. 1 x złącze wyjścia SPDIF
  13. 1 x FDD
  14. 1 złącze wentylatora procesora
  15. 1 złącze front panel
  16. 1 złącze IDE
  17. 1 złącze wentylatora zasilacza
  18. 1 x złącze zasilania 8-pin 12V
  19. 1 x SPDIF in
Złącza wejścia/wyjścia na tylnym panelu
  1. 10 x USB 2.0/1.1
  2. 2 x eSATA 3Gb/s
  3. 2 złącza IEEE 1394a
  4. 1 x port myszy PS/2
  5. 1 x PS/2 port klawiatury
  6. 1 x RJ45 LAN
  7. 6 x złącze audio (Line In / Line Out / MIC In / Surround Speaker Out(Rear Speaker Out) / Center/Subwoofer Speaker Out / Side Speaker Out)
  8. 1 x wyjście cinch SPDIF
  9. 1 x optyczne wyjście SPDIF
Kontroler I/O
  1. ITE IT8720
Monitoring sprzętowy
  1. Sterowanie prędkością wentylatora systemu oraz wentylatora procesora
  2. Monitoring temperatury systemowej
  3. Monitoring napięć zasilania
  4. System ostrzegania przed przegrzaniem procesora
  5. Kontrola prędkości wentylatorów procesora /systemu /zasilacza
  6. Ostrzeżenie przed uszkodzeniem wentylatora procesora
BIOS
  1. Obsługa technologii DualBIOS™
  2. PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
  3. 2 x 16-Mbitowe układy pamięci flash
  4. Award BIOS
Inne funkcje
  1. Obsługa Q-Share
  2. Obsługa Dynamic Energy Saver™ 2
  3. Obsługa Smart 6™
  4. Obsługa Q-Flash ™
  5. Obsługa Download Center
  6. Obsługa Xpress ™ Install
  7. Obsługa Xpress ™ Recovery 2
  8. Obsługa Easy Tune
  9. Obsługa @ BIOS ™
  10. Obsługa Xpress™ BIOS rescue
Pakiet oprogramowania
  1. Norton Internet Security (wersja OEM)
System operacyjny
  1. Microsoft ® Windows ® 7 / Vista / XP
Wymiary
  1. ATX
  2. Wymiar płytki 305mm x 244mm
Uwaga
  1. Dostępność funkcji TPM zależy od regionalnej polityki produkcyjnej.
Uwagi
  1. Większość producentów sprzętu/oprogramowania nie oferuje już wsparcia dla systemów Win9X/ME/2000/XP. Jeśli dany producent udostępnia sterowniki, zostaną one opublikowane na stronie GIGABYTE.
  2. Z uwagi na różne warunki obsługi Linuxa, prosimy o pozyskanie sterowników ze strony internetowej producenta danego układu.
* Zamieszczony materiał został udostępniony jedynie w celach informacyjnych. GIGABYTE zastrzega sobie prawo do wprowadzania zmian w specyfikacji produktu i udostępnionych informacji o produkcie bez wcześniejszego powiadomienia.
* Przedstawiane dane są oparte na maksymalnych teoretycznych wydajnościach przedstawionym przez producentów chipsetów lub organizacji określających zakres tych specyfikacji. Rzeczywista wydajność może się różnić w zależności od konfiguracji systemu.
* Wszystkie znaki towarowe są własnością ich właścicieli.
* Z uwagi na budowę systemu, zakres pamięci może się różnić.
