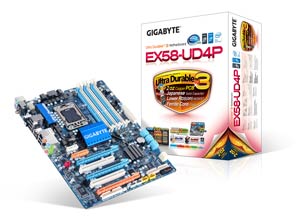

GA-EX58-UD4P

  (rev. 1.0)
Procesor
  1. Wsparcie dla procesorów Intel® Core™ i7, socket LGA1366
  2. Wielkość pamięci cache L3 różni się w zależności od procesora
QPI
  1. 4.8GT/s, 6.4GT/s
Chipset Mostek północny:
  1. Intel ® X58 Express
Mostek południowy:
  1. Intel ® ICH10R
Pamięć
  1. 6 złącz 1.5V DDR3 DIMM obsługujące do 24 GB pamięci
  2. Wsparcie dla pamięci dwu/trzy-kanałowej
  3. DDR3 2100+/1333/1066/800 MHz
Układ audio
  1. Realtek ALC889A codec
  2. Support for SPDIF In/Out
  3. Wsparcie dla CD In
  4. Ilość kanałów audio 2/4/5.1/7.1
  5. Obsługa Dolby® Home Theater
  6. Obsługa High Definition Audio
LAN
  1. Wbudowany układ RTL8111D (10/100/1000 Mbit)
Złącza rozszerzeń
  1. 2 x PCI Express x16 slots, running at x16 (PCIEX16_1/PCIEX16_2)
  2. 1 x PCI Express x8 slot, running at x8 (PCIEX8_1)
  3. Złącze PCI Express x 4
  4. 1 x PCI Express x1
  5. 2 x złącza PCI
  6. The PCIEX16_1, PCIE16_2 and PCIEX8_1 slots support 2-Way/3-Way NVIDIA SLI/ATI CrossFireX™ technology and conform to PCI Express 2.0 standard.
Złącza SATA Mostek Południowy:
  1. 6 złącz SATA 3Gb/s (SATA2_0~SATA2_5), umożliwiających podłączenie do 6 urządzeń SATA 3Gb/s
  2. Obsługa SATA RAID 0, RAID 1, RAID 5 i RAID 10
GIGABYTE SATA2 chip:
  1. 2 x SATA 3Gb/s connectors (GSATA2_0, GSATA2_1) supporting up to 2 SATA 3Gb/s devices
  2. Support for SATA RAID 0, RAID 1 and JBOD
  3. 1 x IDE connector supporting ATA-133/100/66/33 and up to 2 IDE devices
iTE IT8720 chip:
  1. 1 x floppy disk drive connector supporting up to 1 floppy disk drive
USB Mostek Południowy:
  1. Up to 12 USB 2.0/1.1 ports (8 on the back panel, 4 via the USB brackets connected to the internal USB headers)
IEEE 1394 Układ T.I. TSB43AB23:
  1. Wbudowany układ T.I. TSB43AB23
Układ T.I. TSB43AB23:
  1. Up to 3 IEEE 1394a ports (1 on the back panel, 2 via the IEEE 1394a bracket connected to the internal IEEE 1394a header)
Wewnętrzne złącza wejścia/wyjścia
  1. 3 złącza pinowe wentylatorów
  2. 1 x reset switch
  3. 1 przycisk power
  4. 8 x SATA 3Gb/s
  5. 2 złącza IEEE 1394a
  6. 1 złącze pinowe front audio
  7. 1 x SPDIF in
  8. 1 złącze zasilania 8-pin 12V
  9. 1 x złącze dla czujnika otwarcia obudowy
  10. 1 złącze wentylatora mostka północnego
  11. 1 złącze wentylatora zasilacza
  12. 1 x IDE
  13. 1 złącze power LED
  14. 1 złącze front panel
  15. 1 złącze wentylatora procesora
  16. 1 x FDD
  17. 1 złącze wyjścia SPDIF
  18. 1 złącze zasilania 24-pin ATX
  19. 1 x CD in
  20. 2 złącza USB 2.0/1.1
Złącza wejścia/wyjścia na tylnym panelu
  1. 1 przycisk clear CMOS
  2. 1 x PS/2 port klawiatury
  3. 1 port myszy PS/2
  4. 8 x USB 2.0/1.1
  5. 1 x optyczne wyjście SPDIF
  6. 1 x wyjście cinch SPDIF
  7. 1 x IEEE 1394a
  8. 6 x złącze audio (Line In / Line Out / MIC In / Surround Speaker Out(Rear Speaker Out) / Center/Subwoofer Speaker Out / Side Speaker Out)
  9. 1 x RJ45 LAN
Kontroler I/O
  1. ITE IT8720
Monitoring sprzętowy
  1. Monitorowanie temperatury procesora/systemu/mostka północnego
  2. Sterowanie prędkością wentylatora systemu oraz wentylatora procesora
  3. Ostrzeżenie przed uszkodzeniem wentylatora procesora
  4. Kontrola prędkości wentylatorów procesora /systemu /zasilacza
  5. System ostrzegania przed przegrzaniem procesora
  6. Monitoring napięć zasilania
BIOS
  1. PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
  2. 2 x 8 Mbit flash ROM
  3. Obsługa technologii DualBIOS™
  4. Award BIOS
Inne funkcje
  1. Obsługa Q-Share
  2. Wspiera technologie Time Repair
  3. Wspiera technologie Ultra TPM
    *
    *Not available for Russia
  4. Virtual Dual BIOS
  5. Obsługa @ BIOS ™
  6. Obsługa Easy Tune
  7. Obsługa Xpress ™ Recovery 2
  8. Obsługa Xpress ™ Install
  9. Obsługa Download Center
  10. Obsługa Q-Flash ™
  11. Dynamic Energy Saver Advanced
Pakiet oprogramowania
  1. Norton Internet Security (wersja OEM)
System operacyjny
  1. Wspiera system operacyjny Microsoft® Windows® Vista/XP
Wymiary
  1. ATX
  2. Wymiar płytki 305mm x 244mm
Uwaga
  1. The PCIEX8_1 slot shares bandwidth with the PCIEX16_2 slot. When PCIEX8_1 is populated with a PCI Express graphics card, the PCIEX16_2 slot will operate at up to x8 mode.
  2. Due to Windows Vista/XP 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than 4 GB.
  3. W przypadku instalacji jednej karty graficznej na złączu PCI Express należy upewnić się, że karta podłączana jest do złącza PCIEX16_1 zapewniającego optymalną wydajność. Jeśli instalujesz dwie karty graficzne, zalecamy użyć złącz PCIEX16_1 i PCIEX16_2.
  4. Dostępne funkcje programu EasyTune mogą zależeć od modelu płyty głównej.
  5. Dostępność funkcji kontroli prędkości wentylatora procesora/wentylatora systemowego zależy od rodzaju zainstalowanego wentylatora procesora/wentylatora systemowego.
Uwagi
  1. Większość producentów sprzętu/oprogramowania nie oferuje już wsparcia dla systemów Win9X/ME/2000/XP SP1/SP2. Jeśli dany producent udostępnia sterowniki, zostaną one opublikowane na stronie GIGABYTE.
  2. Z uwagi na różne warunki obsługi Linuxa, prosimy o pozyskanie sterowników ze strony internetowej producenta danego układu.
* Zamieszczony materiał został udostępniony jedynie w celach informacyjnych. GIGABYTE zastrzega sobie prawo do wprowadzania zmian w specyfikacji produktu i udostępnionych informacji o produkcie bez wcześniejszego powiadomienia.
* Przedstawiane dane są oparte na maksymalnych teoretycznych wydajnościach przedstawionym przez producentów chipsetów lub organizacji określających zakres tych specyfikacji. Rzeczywista wydajność może się różnić w zależności od konfiguracji systemu.
* Wszystkie znaki towarowe są własnością ich właścicieli.
* Z uwagi na budowę systemu, zakres pamięci może się różnić.
