GIGABYTE X58A-OC została wyposażona w OC-VRM, czyli kombinację takich elementów jak: płaskie kondensatory poscap, cewki z rdzeniem ferrytowym 50A MPFC (Max Power Ferrite Core) oraz tranzystory Driver-MOSFET. Zestaw tych składników umożliwia doskonałe zasilanie CPU, większą wydajność a przy tym niską temperaturę na płycie głównej. OC-VRM umożliwia też użytkownikowi overclocking PWM z czasie rzeczywistym za pomocą przełącznika. Kiedy procesor potrzebuje maksymalnej mocy, użytkownik może zwiększyć częstotliwość PWM. |
|
Szybsza i łatwa izolacja |
| |
X58A-OC Inne płyty główne |
|
 |
Obciążenie do 1200W |
Obciążenie do 1500W
2x 8 pinowe wtyczki zasilania CPU |
|
Driver
Mosfet |
|
Maksymalna moc: niskie temperatury
Pojedyncza cewka do 50A |
|
Szybkość i wytrzymałość
Platforma wyposażona w kondensatory typu poscap |
|
Specjalny układ Intersil do overclockingu |
|
Szybko: w czasie rzeczywistym
Częstotliwość PWM 600K/800K/1000K |
|
 |
|
|
 |

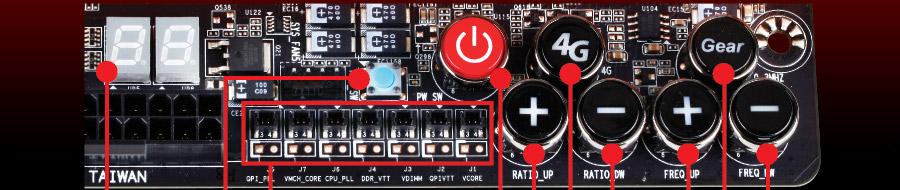

Funkcja OC-Touch umożliwia overclockerom szybkie i łatwe osiąganie wysokich wyników. Z przyciskami OC-Touch na płycie, użytkownicy mogą manualnie zwiększać i zmniejszać częstotliwość CPU, zmieniać ustawienia BCLK lub podnieść stepping BCLK o 1MHz lub 0.3MHz. Zmiany te można wprowadzać w każdej chwili niezależnie od tego czy jest to BIOS, DOS, czy Windows bez konieczności restartu systemu. Wbudowany przycisk 4G umożliwia początkującym overclockerom automatyczne osiągnięcie 4GHz. Zaawansowani użytkownicy stosują przycisk 4GHz aby szybko ustalić możliwości OC danego modelu procesora. Jednocześnie, umiejscowione w dogodnym miejscu na płycie punkty pomiarowe napięć, pozwalają na bieżąco monitorować status systemu. |
|
 |
 |
| |
|
Przycisk START |
|
Przycisk zmiany
taktowania
BCLK + |
|
|
| |
Restart |
Przycisk zmiany taktowania CPU + |
|
|
Przycisk zmiany taktowania CPU - |
|
Przycisk zmiany taktowania BCLK - |
DeBug LED |
|
Punkty pomiarowe napięć
Pozwalają na bieżąco monitorować stan zasilania najważniejszych elementów płyty głównej. |
|
Wbudowany przycisk 4G umożliwia początkującym overclockerom automatyczne osiągnięcie 4GHz po zresetowaniu systemu. |
|
OC Gear
zmiana steppingu BCLK o 1MHz lub 0.3MHz. |
|
 |
System pasywnego chłodzenia OC-Cool z diodami LED oraz 7 złączami Smart Fan znacznie ułatwia overclockerom precyzyjną kontrolę temperatury systemu. Przewód cieplny OC-Cool pozwala na szybkie odprowadzanie nadmiaru ciepła przez tylni panel.
7x 4 pinowych złącz Smart Fan
|
|
SysFan or GPU |
| |
SysFan or GPU |
|
SysFan or GPU |
|
SysFan or GPU |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
Wydajny system chłodzenia |
LED'y monitorujące temperatury |
|
SysFan or GPU |
CPU Fan |
SysFan or DDR |
|
